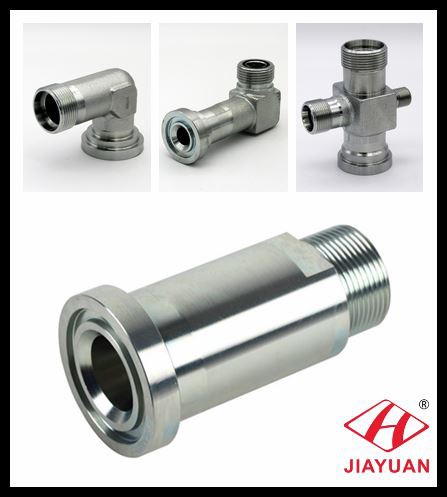

Rozměr hydraulických přírubových tvarovek je v souladu s přírubou SAE J518 a ISO 6162 4 šroubové příruby, konce tvarovek jsou navrženy s krimpovaným železem hadicovým koncem, trubkovým konektorem řady ISO 8434, svarovou zásuvkou a tupým svarem, ženský port jako Metric, BSPP, UNF, NPT, BSPT portové spoje.
hydraulické přírubové tvarovky typy podle následujících:
Hydraulické klapky lemu také volal sae 4-šroub blok přírubové tvarovky, je navržen s sae příruba o rozměry drážky kroužku, sae příruba ploché rozměry čelního portu, přírubové blokové tvarovky konec je navržen s portem SAE ORB, NPT port, BSPP port, socket a svar tupý svar typy.
Hydraulické přírubové hadicové armatury také nazývané sae přírubové hadicové armatury, sestavit s dělenými polovinami příruby. Přírubová hlava SAE je navržena s rozměry drážky o-kroužku včetně pracovního tlaku 3000 psi a 6000 psi, konec hadice je navržen s blokovací 9000 psi, sprial hadicí 6000psi, drátěnou hadicí 3000 psi. k dispozici jsou dva kusy sae hadice příruba a jeden kus hadice přírubové kování oblek pro různé konstrukce hydraulických hadic.
Hydraulické přírubové trubkové tvarovky také nazývané sae přírubové adaptéry, sestavit s sae přírubové svorky. Přírubová hlava SAE je navržena s rozměry drážky o-kroužku. Konce přírubových trubek jsou k dispozici v přímém závitovém portu SAE ORB, metric, BSPP a UNF; kuželový port NPT, BSPT. tvary mají rovné, loket, kříž, tričko atd. Pro připojení hydraulických trubek, hydraulického potrubí, hydraulické hadice. typ pracovního tlaku mají kód 62 přírubové adaptéry a kód 61 přírubové adaptéry.
Hydraulické přírubové svarové armatury také volal sae svarové přírubové tvarovky, svařovací trubice připojení permantly. SAE přírubová hlava je od iso 6162 standardní konstrukce, svarové tvarovky konce jsou k dispozici v zásuvce svaru, tupý svar connections.it je sestaven s přírubovou svorkou SAE 4 šrouby utažením.
Typy materiálů hydraulických přírubových armatur a adaptérů:
Nerezové hydraulické hadicové přírubové armatury
Adaptéry hydraulické příruby z uhlíkové oceli
Normy hydraulických přírubových armatur
Přírubové spoje se 4 šrouby, které odpovídají spojům SAE J518 a ISO 6162-1 a -2, jsou osvědčené, bezispotové spoje, zvláště vhodné pro větší velikosti, vyšší tlaky a montáž v těsných prostorách. Závitové portové spoje, jako jsou SAE straight thread O-ring a ISO 6149, se poměrně snadno montují a poskytují 6000 psi a vyšší tlakovou schopnost až do velikosti
12 (M27). Kromě této velikosti se tlakový výkon začne snižovat a montážní točivý moment se rychle zvyšuje. Přípojky přírubových 4 šroubů poskytují schopnost připojit větší velikosti a dosáhnout vyššího tlaku při přiměřených montážních momentech.
Videa z hydraulických přírubových armatur typů úvodů:
Pokud nenajdete to, co potřebujete, pošlete e-mail na jyray@72338.com
Hydraulické přírubové montážní připojovací práce
Čtyřšroubové přírubové spojení (SAE J518) je osvědčené bezvracení, zvláště vhodné pro větší velikosti. V důsledku toho dosáhla celosvětového přijetí.
Připojení úspěch je ve své jednoduchosti. Jedná se o statické čelní těsnění s použitím vysokého durometru O-kroužku pro těsnění a svorky a šrouby pro udržovací sílu, jak je znázorněno na obr. L3. Alternativně je lepená těsnicí deska mezi čelním otvorem a plochou plochou mechanicky tvarovanou přírubovou trubkou, jak je znázorněno na obr. L4 k dosažení stejných výsledků.
Těsnění (O-kroužek) je stlačeno mezi spodní částí drážky v přírubové hlavě a rovnou plochou portu nebo přírubové podložky, což poskytuje spolehlivé měkké těsnění. Alternativní těsnicí deska má na vnitřní hraně vysoko durometrem lepené pryžové těsnění, které se stlačuje mezi dvěma plochými povrchy a poskytuje měkké těsnění se stejnou spolehlivostí. Kontakt kovu s kovem na vnější straně příruby s čelním dílem brání těsnění vysunutí pod tlakem. Tento kontakt kov-kov je udržován upínací silou, kterou zajišťuje utažení šroubů pomocí svorek.
Tento jednoduchý design poskytuje několik výhod oproti připojením závitových portů, jako jsou NPTF, SAE, BSPP, ISO 6149 atd., ve větších velikostech:
• Možnost připojení až 5 palcové O.D trubice (kód 61only)
• Mnohem nižší utahovací moment požadovaný ze čtyř šroubů ve srovnání s tím, který je vyžadován pro ekvivalentní velikost závitového portu
• Menší utahovací moment znamená menší klíče a kyvné vůle klíče – což usnadňuje montáž v těsných
• Až 6000 psi schopnost přes 2 " velikost (kód 62 pouze)
• Jednouskutečný bod mezi sestavou trubky/trubky/hadice a portem
• Snadná demontáž pomocí dělených svorek
Připojení má jednu nevýhodu, vyžaduje větší plochu (otisk nohy) na komponentě než ekvivalentní zřetězený port.
