Adaptéry ORFS SAE 3000 s přírubovým loktem
Typy produktů: Hydraulické příruby, adaptéry SAE, 1FFL9 koleno
Průmyslové normy: ISO 6162 ISO 8434-3 SAE J1453
Připojení E až F: 90 ° ELBOW ORFS MALE O-RING / L-SERIES FLANGE ISO 6162-1
Tvar: Koleno, rovné, blokové atd.
Pracovní tlak: SAE kód 61 je 2,5 až 31,5 MPa; SAE kód 62 je 40 MPa.
Materiál kování: Mosaz; Uhlíková ocel; Nerezová ocel
Aplikace: Zemědělské stroje, Automobilový proces, Přenos chemikálií, Stavební zařízení, Převod paliva, Hydraulika, Výrobní zařízení, Námořní, Manipulace s materiálem, Mobilní zařízení, Ropné pole, Balení, Doprava

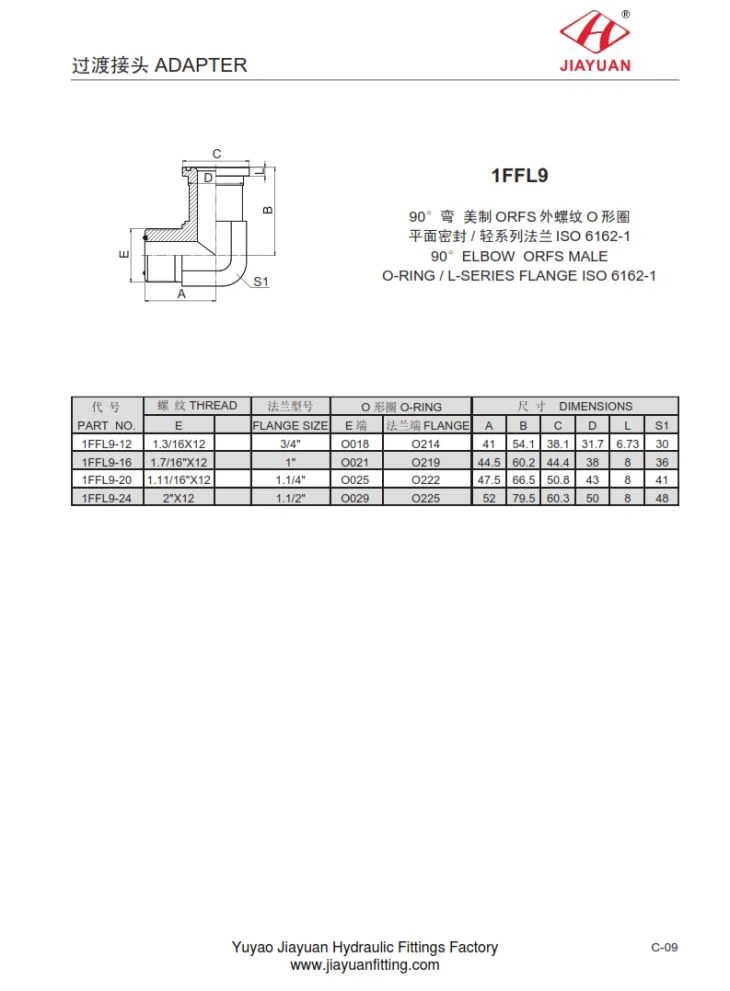

1FFL9 Koleno ORFS samčí O-kroužek / řada L hydraulická příruba ISO 6162-1 Tabulka rozměrových tabulek následovně
ČÁST Č. | VLÁKNO | O O-RING | ROZMĚRY | ||||||||
E | ROZMĚR FLANGE | E | PŘÍRUBA | A | B | C | D | L | S1 | ||
1FFL9-12 | 1,3 / 16X12 | 3/4 " | O018 | O214 | 41 | 54.1 | 38.1 | 31.7 | 6,73 | 30 | |
1FFL9-16 | 1,7 / 16 "X12 | 1 " | O021 | O219 | 44.5 | 60.2 | 44.4 | 38 | 8 | 36 | |
1FFL9-20 | 1,11 / 16 "X12 | 1,1 / 4 " | O025 | O222 | 47,5 | 66.5 | 50,8 | 43 | 8 | 41 | |
1FFL9-24 | 2 "X12 | 1,1 / 2 " | O029 | O225 | 52 | 79,5 | 60.3 | 50 | 8 | 48 |
