1. Definice SAE přírubového adaptéru, SAE je společnost automobilových inženýrů v USA standardů, které vyvíjejí organizaci pro inženýry v oboru hydraulických elektráren. je to Příruba Přípojka s hydraulickou přírubovou trubkou a trubkou, adaptéry, připojení hadic přírubovými svorkami SAE a 4 šrouby, je to přírubový port na konec Adaptéru je také možné zvolit jako 24 ° kuželkový konektor, ORFS trubkový konektor, 37 ° kónický konektor , Kuželový konektor 60 stupňů.
2. Způsoby montáže SAE hydraulických přírubových adaptérů, jak je uvedeno v SAE přírubových svorkách, klikněte prosím na odkaz. Běžně se připojuje ze SAE přírubového portu na koncovky adaptéru, standardy koncovek adaptérů (kovové trubkové spoje pro kapalinové napájení a obecné použití) následovně:
● Konektory kužele 24 stupňů (ISO 8434-1: 2007)
● 37 ° konektory (ISO 8434-2: 2007)
● Konektor s plochým těsněním O-kroužkem (ISO 8434-3: 2005)
● Konektory 60 ° s O-kroužkem nebo bez O-kroužku (ISO 8434-6: 2009)
3. Rozměry SAE portu pro hydraulickou armaturu s dělenou přírubou jako přírubové konektory 61/62:
Kód SAE 61 Přípojka portů příruby
Kód SAE 62 Přípojka portů příruby
Detail portu - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Ne pro nový design.
3) 90 durometr nitril je standardem pro hydraulické aplikace.

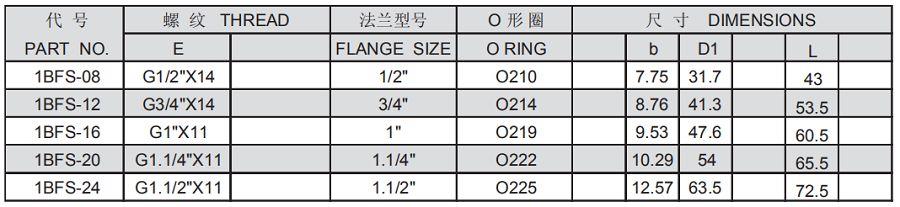

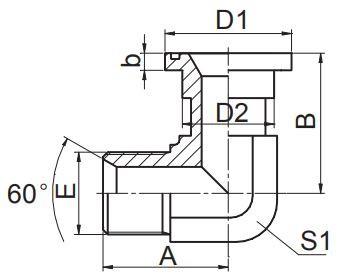

1. Hydraulické adaptéry dělené příruby 60 ° kužel 1BFS
2. Adaptéry pro hydraulické příruby SAE 1BFL9 / 1BFS9
