Metrická čtvercová hydraulická příruba

Systém připojení čtvercových přírub
ISO 6164 čtyřšroubový jednodílný čtyřhranný přírubový spoj

Odeslat dotaz

Chat teď

Popis

Připojení čtyřhranných přírubových svorek hydraulické kapaliny

Metrické čtvercové hydraulické přírubové armatury mají rozměry příruby se 4 šrouby podle norem ISO 6164. Jedná se o blokové příruby čtvercového vzoru pro hydraulické aplikace, které slouží k utěsnění motoru, čerpadla, zvedáku atd. V mobilních a průmyslových potrubních zařízeních.

Rozměry čtvercové příruby ISO se liší od standardní velikosti tabulky SAE J518, pro vysoké tlaky 42 MPa se používají čtyři šroubové jednodílné přírubové spoje. Velikost od DN 25 do 80.

Pracovní tlak je založen na železném materiálu přírubových svorek, přírubové hlavy, šroubu a portu. minums

Sestavy připojení spojky se čtvercovou přírubou jsou následující:

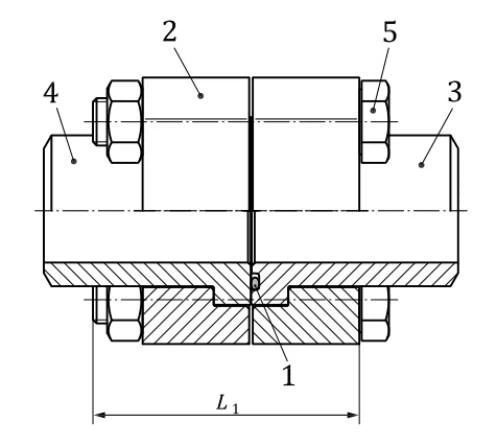

Sestava přírubového spoje se svarem na tupo

Sestava přírubového připojení k portu

Součásti systémů připojení čtvercových přírub ISO včetně:

Svorky se čtvercovou přírubou

Adaptéry se čtvercovou přírubou (hlava příruby s nebo bez drážky

Těsnění O-kroužkem

Šroub

Rozměry svorek se čtyřhrannou přírubou

Obj. Č.	Základní velikost	d1	d2	d3	d4	L4	L5	L6	L7	c
FCS-25	25	62	11	38.9	48.4	65	43.8	25	8.5	10
FCS-32	32	73	13	44.6	54.8	75	51.6	30	9.3	12
FCS-38	38	85	17	51.6	64.3	90	60.1	36	11.5	14
FCS-51	51	98	17	67.6	80.2	100	69.3	40	11.5	16
FCS-56	56	118	21	80.5	95	120	83.4	50	15.5	20
FCS-63	63	145	21	90.5	111	150	102.5	52	16.1	20
FCS-70	70	160	25	102.5	120	160	113.1	60	17.5	20
FCS-80	80	175	31	114.5	136	180	123.7	70	21	24

Maximální pracovní tlak čtvercové přírubyShromáždění

Rozměry portu pro port s hranatou přírubou

Hydraulic square flange port size

Základní velikost	d1	d5	L3	L5	L8	L12	r	t1	Poznámka
25	62	11	15.5	43.8	68	65.3	10	M10x1.5
32	73	13	20.5	51.6	80	75.3	12	M12x1.75
38	85	17	24.5	60.1	95	90.3	14	M16x2
51	98	17	24.5	69.3	105	100.3	16	M16x2
56	118	21	31	83.4	125	120.3	20	M20x2.5
63	145	21	39	102.5	155	150.5	20	M24x3
70	160	25	41	113.1	165	160.5	20	M24x3

Tyto dimenze jsou pouze pro vaši informaci.

Závit podle ISO 724, hrubé stoupání ISO 261.

Délka závitu a šroubu jsou vypočítány pro různé oceli,

Rozměry čtvercové příruby

Metric square flange head drawing

Obj. Č.	Základní velikost	d6 max	d7 max	d8 max	d9	d10	L9	L10	L11	L13
FCSH-25	25	38	23	25	39.2	47.6	27	9.5	2.75	5.4
FCSH-32	32	44	29	30	43.9	54	32	10.3	2.75	5.4
FCSH-38	38	51	35	37	53.2	63.5	38	12.6	2.75	5.4
FCSH-51	51	67	45	47	65.8	79.4	42	12.6	4.25	7.7
FCSH-56	56	80	54	56	78.3	94.2	52	16.5	4.25	7.7
FCSH-63	63	90	59	60	84.5	110	56	18	4.25	7.7
FCSH-70	70	102	66	68	93.8	119	65	20	4.25	7.7
FCSH-80	80	114	74	76	97	135	75	23.5	4.25	7.7
