To je také někdy nazýváno vlákno národního vlákna, NPTF (F pro palivo), americký standardní kužel, nebo jednoduše “potrubí”.
Typy NPT adaptérů: mužský nebo ženský adaptér
Norma produktu: ISO 11926-3, SAE J514 a BS 5200
Tabulka velikostí NPT adaptérů je 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT atd.
Materiál: uhlíková ocel, nerezová ocel nebo slitina mědi
Tvar adaptéru NPT: rovný, loket, Tee, Cross, Reducer atd.
Adaptéry NPT pro otočné kování, metrický adaptér, bspp adaptér, adaptér na sae atd.

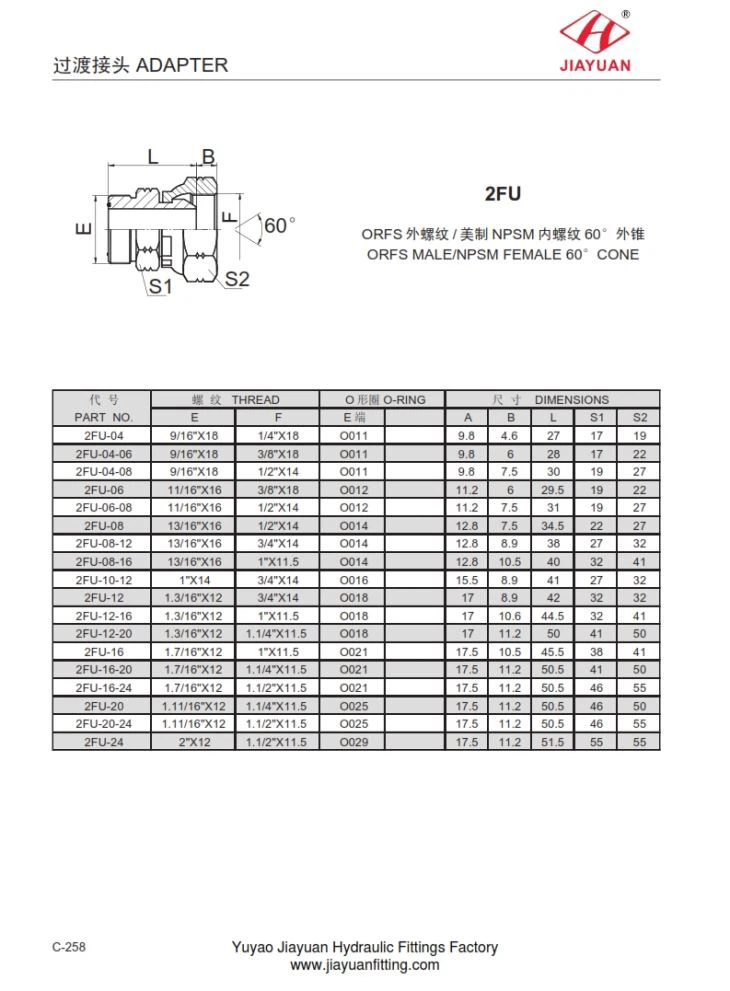

2FU ORFS MALE / NPSM FEMALE 60 ° CONE rozměry adaptéru takto:
PAR T NE . | THREA D | O-RIN G | ROZMĚRY S | ||||||
E | F | E | A | B | L | S 1 | S 2 | ||
2FU-0 4 | 9/16 "X1 8 | 1/4 "X1 8 | O 01 1 | 9. 8 | 4. 6 | 2 7 | 1 7 | 1 9 | |
2FU-04-0 6 | 9/16 "X1 8 | 3/8 "X1 8 | O 01 1 | 9. 8 | 6 | 2 8 | 1 7 | 2 2 | |
2FU-04-0 8 | 9/16 "X1 8 | 1/2 "X1 4 | O 01 1 | 9. 8 | 7. 5 | 3 0 | 1 9 | 2 7 | |
2FU-0 6 | 11/16 "X1 6 | 3/8 "X1 8 | O 01 2 | 11. 2 | 6 | 29. 5 | 1 9 | 2 2 | |
2FU-06-0 8 | 11/16 "X1 6 | 1/2 "X1 4 | O 01 2 | 11. 2 | 7. 5 | 3 1 | 1 9 | 2 7 | |
2FU-0 8 | 13/16 "X1 6 | 1/2 "X1 4 | O 01 4 | 12. 8 | 7. 5 | 34. 5 | 2 2 | 2 7 | |
2FU-08-1 2 | 13/16 "X1 6 | 3/4 "X1 4 | O 01 4 | 12. 8 | 8. 9 | 3 8 | 2 7 | 3 2 | |
2FU-08-1 6 | 13/16 "X1 6 | 1 "X11. 5 | O 01 4 | 12. 8 | 10. 5 | 4 0 | 3 2 | 4 1 | |
2FU-10-1 2 | 1 "X1 4 | 3/4 "X1 4 | O 01 6 | 15. 5 | 8. 9 | 4 1 | 2 7 | 3 2 | |
2FU-1 2 | 1,3 / 16 "X1 2 | 3/4 "X1 4 | O 01 8 | 1 7 | 8. 9 | 4 2 | 3 2 | 3 2 | |
2FU-12-1 6 | 1,3 / 16 "X1 2 | 1 "X11. 5 | O 01 8 | 1 7 | 10. 6 | 44. 5 | 3 2 | 4 1 | |
2FU-12-2 0 | 1,3 / 16 "X1 2 | 1,1 / 4 "X11. 5 | O 01 8 | 1 7 | 11. 2 | 5 0 | 4 1 | 5 0 | |
2FU-1 6 | 1,7 / 16 "X1 2 | 1 "X11. 5 | O 02 1 | 17. 5 | 10. 5 | 45. 5 | 3 8 | 4 1 | |
2FU-16-2 0 | 1,7 / 16 "X1 2 | 1,1 / 4 "X11. 5 | O 02 1 | 17. 5 | 11. 2 | 50. 5 | 4 1 | 5 0 | |
2FU-16-2 4 | 1,7 / 16 "X1 2 | 1,1 / 2 "X11. 5 | O 02 1 | 17. 5 | 11. 2 | 50. 5 | 4 6 | 5 5 | |
2FU-2 0 | 1,11 / 16 "X1 2 | 1,1 / 4 "X11. 5 | O 02 5 | 17. 5 | 11. 2 | 50. 5 | 4 6 | 5 0 | |
2FU-20-2 4 | 1,11 / 16 "X1 2 | 1,1 / 2 "X11. 5 | O 02 5 | 17. 5 | 11. 2 | 50. 5 | 4 6 | 5 5 | |
2FU-2 4 | 2 "X1 2 | 1,1 / 2 "X11. 5 | O 02 9 | 17. 5 | 11. 2 | 51. 5 | 5 5 | 5 5 | |
