Kategorie produktu: BSPT závit do adaptéru pro připojení potrubí
Tabulka velikostí závitu BSPT: od G1 / 8 ”do G3”, používaná hlavně ve Velké Británii, západní Evropě a Japonsku.
Norma BSPT (R) s vnějším a vnitřním závitem podle BS 21, ISO 7/1. JIS B 0203, podobně jako 3852-2 forma Z, JIS B8363.
K typům závitů trubek: Npt adaptér, SAE ORB adaptér, BSPP, metrika, UNF port kování,

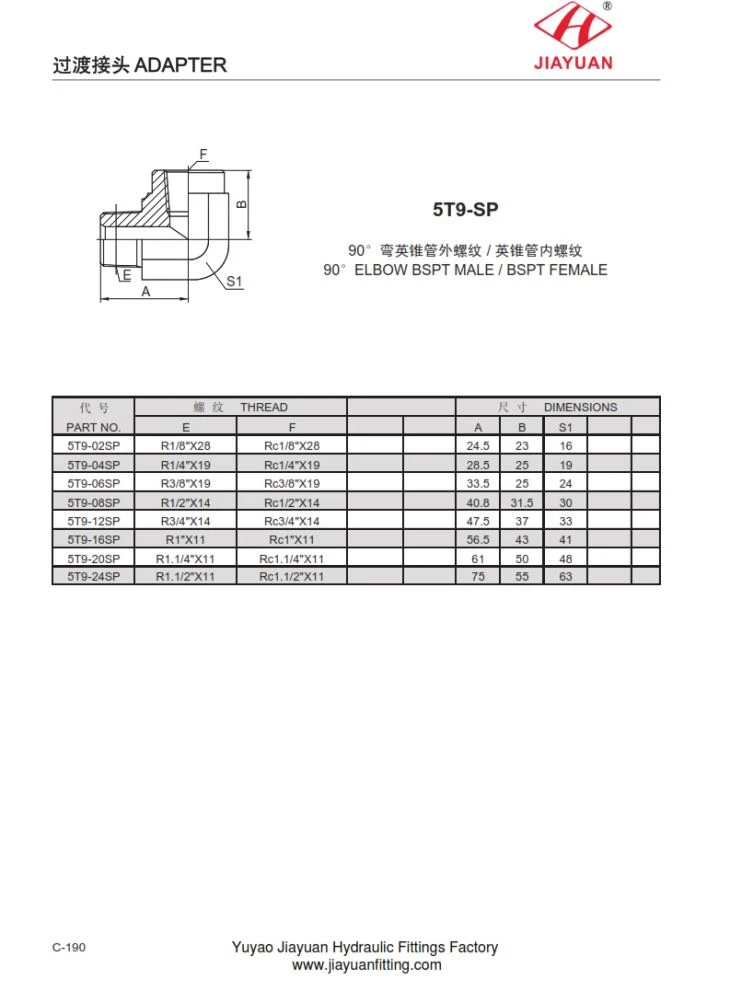

5T9-SP 90 ° ELBOW BSPT PÁNSKÉ / BSPT ŽENY Rozměrový graf takto:
PA RT Č. | T HR EA D | DI M E N S IONS | |||||
E | F | A | B | S 1 | |||
5 T 9-02 S P | R1 / 8 " X 2 8 | Rc 1/8 " X 2 8 | 24,5 | 2 3 | 1 6 | ||
5 T 9-04 S P | R1 / 4 " X 1 9 | Rc 1/4 " X 1 9 | 28,5 | 2 5 | 1 9 | ||
5 T 9-06 S P | R3 / 8 " X 1 9 | Rc 3/8 " X 1 9 | 33,5 | 2 5 | 2 4 | ||
5 T 9-08 S P | R 1/2 " X 1 4 | Rc 1/2 " X 1 4 | 40,8 | 31,5 | 3 0 | ||
5 T 9-12 S P | R3 / 4 " X14 | Rc 3/4 " X14 " | 47,5 | 3 7 | 3 3 | ||
5 T 9-16 S P | R 1 " X 1 1 | Rc 1 " X 1 1 | 56,5 | 4 3 | 4 1 | ||
5 T 9-20 S P | R 1 . 1/4 " X 1 1 | Rc 1 . 1/4 " X 1 1 | 6 1 | 5 0 | 4 8 | ||
5 T 9-24 S P | R 1 . 1/2 " X 1 1 | Rc 1 . 1/2 " X 1 1 | 7 5 | 5 5 | 6 3 | ||
