Kategorie produktu: BSPT závit do adaptéru pro připojení potrubí
Tabulka velikostí závitu BSPT: od G1 / 8 ”do G3”, používaná hlavně ve Velké Británii, západní Evropě a Japonsku.
Norma BSPT (R) s vnějším a vnitřním závitem podle BS 21, ISO 7/1. JIS B 0203, podobně jako 3852-2 forma Z, JIS B8363.
K typům závitů trubek: Npt adaptér, SAE ORB adaptér, BSPP, metrika, UNF port kování,

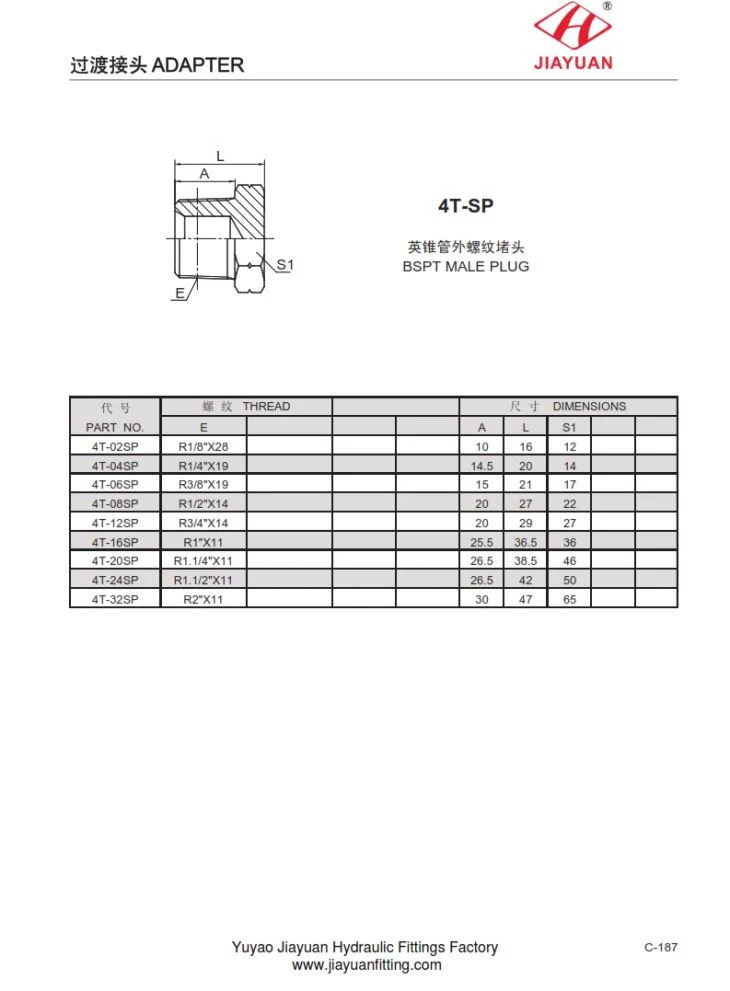

4T-SP BSPT MALE PLUG Rozměrový graf takto:
PA RT NE. | T HR EA D | DI M E N S IONS | |||||
E | A | L | S 1 | ||||
4 T- 02 S P | R1 / 8 " X 2 8 | 1 0 | 1 6 | 1 2 | |||
4 T- 04 S P | R1 / 4 " X 1 9 | 14,5 | 2 0 | 1 4 | |||
4 T -06 S P | R3 / 8 " X 1 9 | 1 5 | 2 1 | 1 7 | |||
4 T -08 S P | R 1/2 " X 1 4 | 2 0 | 2 7 | 2 2 | |||
4 T- 12 S P | R3 / 4 " X14 | 2 0 | 2 9 | 2 7 | |||
4 T -16 S P | R 1 " X 1 1 | 25,5 | 36,5 | 3 6 | |||
4 T -20 S P | R 1 . 1/4 " X 1 1 | 26,5 | 38,5 | 4 6 | |||
4 T -24 S P | R 1 . 1/2 " X 1 1 | 26,5 | 4 2 | 5 0 | |||
4 T- 32 S P | R2 " X 1 1 | 3 0 | 4 7 | 6 5 | |||
