Rozměry a katalog potrubních tvarovek BSP jsou stejné od různých dodavatelů.
Materiál Druhy potrubních tvarovek, jako je nerezová ocel, mosaz a plast.
UK a USA BSPP závitové armatury pro armatury v armaturách a průmyslových potrubních armaturách.
Adaptéry trubek BSP na svary, NPT zástrčka, SAE ORB, BSPT zástrčka, ORFS zástrčka, trubkový konektor DIN 2353, metrický o-kroužek atd.
Tvar trubkového adaptéru BSPP jako rovný, koleno, Tee, Cross, Reducer.
Můžeme také dodat až 2 palce bsp tvarovky.

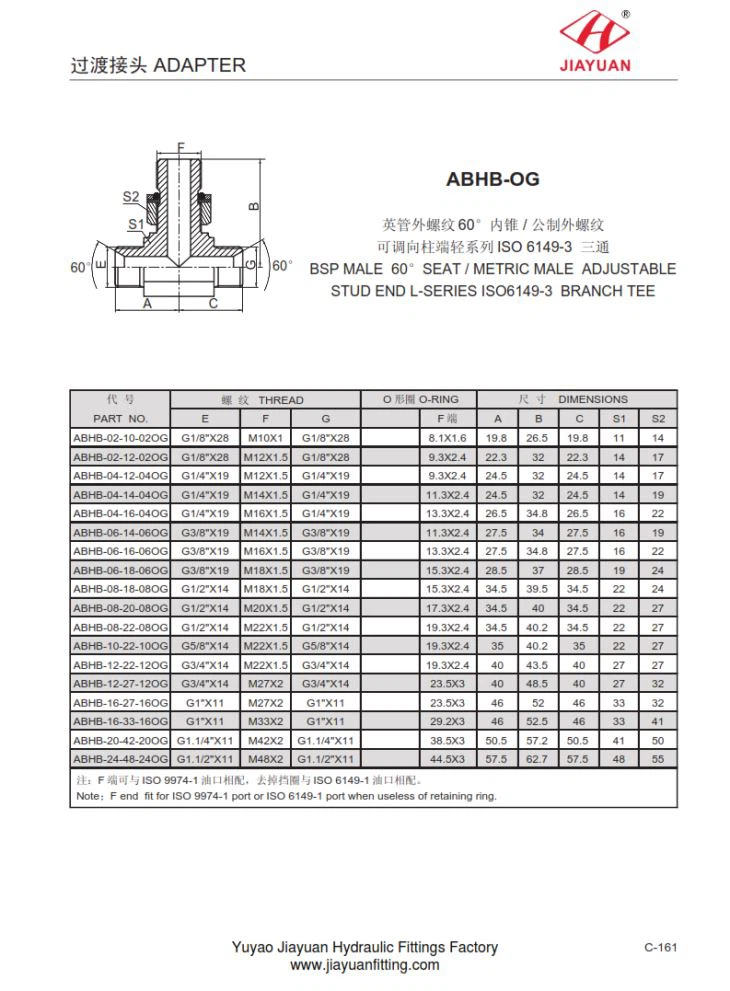

ABHB-OG BSP PÁNSKÝ 60 ° SEDADLA / METRICKÝ PÁN NASTAVITELNÝ STUDOVÝ KONEC L-SÉRIE ISO6149-3 BRANCH TEE tabulka velikostí trubkového konektoru takto:
ČÁST Č. | VLÁKNO | O-RIN G | ROZMĚRY | ||||||||
E | F | G | F | A | B | C | S1 | S2 | |||
ABHB-02-10-02OG | G1 / 8 "X28 | M10X1 | G1 / 8 "X28 | 8.1X1.6 | 19.8 | 26.5 | 19.8 | 11 | 14 | ||
ABHB-02-12-02OG | G1 / 8 "X28 | M12X1,5 | G1 / 8 "X28 | 9,3x2,4 | 22.3 | 32 | 22.3 | 14 | 17 | ||
ABHB-04-12-04OG | G1 / 4 "X19 | M12X1,5 | G1 / 4 "X19 | 9,3x2,4 | 24.5 | 32 | 24.5 | 14 | 17 | ||
ABHB-04-14-04OG | G1 / 4 "X19 | M14X1,5 | G1 / 4 "X19 | 11,3X2,4 | 24.5 | 32 | 24.5 | 14 | 19 | ||
ABHB-04-16-04OG | G1 / 4 "X19 | M16X1,5 | G1 / 4 "X19 | 13,3x2,4 | 26.5 | 34.8 | 26.5 | 16 | 22 | ||
ABHB-06-14-06OG | G3 / 8 "X19 | M14X1,5 | G3 / 8 "X19 | 11,3X2,4 | 27.5 | 34 | 27.5 | 16 | 19 | ||
ABHB-06-16-06OG | G3 / 8 "X19 | M16X1,5 | G3 / 8 "X19 | 13,3x2,4 | 27.5 | 34.8 | 27.5 | 16 | 22 | ||
ABHB-06-18-06OG | G3 / 8 "X19 | M18X1,5 | G3 / 8 "X19 | 15,3X2,4 | 28.5 | 37 | 28.5 | 19 | 24 | ||
ABHB-08-18-08OG | G1 / 2 "X14 | M18X1,5 | G1 / 2 "X14 | 15,3X2,4 | 34.5 | 39,5 | 34.5 | 22 | 24 | ||
ABHB-08-20-08OG | G1 / 2 "X14 | M20X1,5 | G1 / 2 "X14 | 17,3X2,4 | 34.5 | 40 | 34.5 | 22 | 27 | ||
ABHB-08-22-08OG | G1 / 2 "X14 | M22X1,5 | G1 / 2 "X14 | 19,3X2,4 | 34.5 | 40.2 | 34.5 | 22 | 27 | ||
ABHB-10-22-10OG | G5 / 8 "X14 | M22X1,5 | G5 / 8 "X14 | 19,3X2,4 | 35 | 40.2 | 35 | 22 | 27 | ||
ABHB-12-22-12OG | G3 / 4 "X14 | M22X1,5 | G3 / 4 "X14 | 19,3X2,4 | 40 | 43.5 | 40 | 27 | 27 | ||
ABHB-12-27-12OG | G3 / 4 "X14 | M27X2 | G3 / 4 "X14 | 23,5X3 | 40 | 48.5 | 40 | 27 | 32 | ||
ABHB-16-27-16OG | G1 "X11 | M27X2 | G1 "X11 | 23,5X3 | 46 | 52 | 46 | 33 | 32 | ||
ABHB-16-33-16OG | G1 "X11 | M33X2 | G1 "X11 | 29,2x3 | 46 | 52.5 | 46 | 33 | 41 | ||
ABHB-20-42-20OG | G1.1 / 4 "X11 | M42X2 | G1.1 / 4 "X11 | 38,5X3 | 50.5 | 57.2 | 50.5 | 41 | 50 | ||
ABHB-24-48-24OG | G1.1 / 2 "X11 | M48X2 | G1.1 / 2 "X11 | 44,5X3 | 57,5 | 62.7 | 57,5 | 48 | 55 | ||
F ISO 9974-1 ISO 6149-1 Poznámka Konec F je vhodný pro port ISO 9974-1 nebo port ISO 6149-1, když je zbytečný pojistný kroužek. | |||||||||||
