Rozměry a katalog potrubních tvarovek BSP jsou stejné od různých dodavatelů.
Materiál Druhy potrubních tvarovek, jako je nerezová ocel, mosaz a plast.
UK a USA BSPP závitové armatury pro armatury v armaturách a průmyslových potrubních armaturách.
Adaptéry trubek BSP na svary, NPT zástrčka, SAE ORB, BSPT zástrčka, ORFS zástrčka, trubkový konektor DIN 2353, metrický o-kroužek atd.
Tvar trubkového adaptéru BSPP jako rovný, koleno, Tee, Cross, Reducer.
Můžeme také dodat až 2 palce bsp tvarovky.

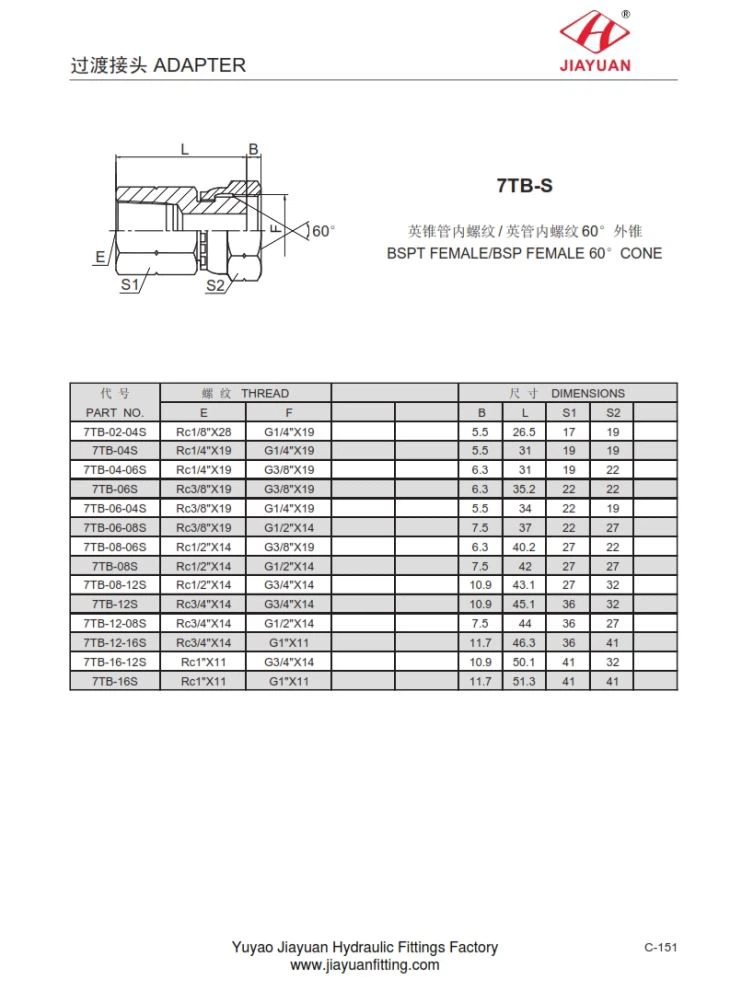

7TB-S BSPT ŽENY / BSP ŽENY 60 ° CONE tabulka velikostí trubkových konektorů následovně:
ČÁST Č. | VLÁKNO | ROZMĚRY | |||||
E | F | B | L | S1 | S2 | ||
7TB-02-04S | Rcl / 8 "X28 | G1 / 4 "X19 | 5.5 | 26.5 | 17 | 19 | |
7TB-04S | Rc1 / 4 "X19 | G1 / 4 "X19 | 5.5 | 31 | 19 | 19 | |
7TB-04-06S | Rc1 / 4 "X19 | G3 / 8 "X19 | 6.3 | 31 | 19 | 22 | |
7TB-06S | Rc3 / 8 "X19 | G3 / 8 "X19 | 6.3 | 35.2 | 22 | 22 | |
7TB-06-04S | Rc3 / 8 "X19 | G1 / 4 "X19 | 5.5 | 34 | 22 | 19 | |
7TB-06-08S | Rc3 / 8 "X19 | G1 / 2 "X14 | 7.5 | 37 | 22 | 27 | |
7TB-08-06S | Rcl / 2 "X14 | G3 / 8 "X19 | 6.3 | 40.2 | 27 | 22 | |
7TB-08S | Rcl / 2 "X14 | G1 / 2 "X14 | 7.5 | 42 | 27 | 27 | |
7TB-08-12S | Rcl / 2 "X14 | G3 / 4 "X14 | 10.9 | 43.1 | 27 | 32 | |
7TB-12S | Rc3 / 4 "X14 | G3 / 4 "X14 | 10.9 | 45.1 | 36 | 32 | |
7TB-12-08S | Rc3 / 4 "X14 | G1 / 2 "X14 | 7.5 | 44 | 36 | 27 | |
7TB-12-16S | Rc3 / 4 "X14 | G1 "X11 | 11.7 | 46.3 | 36 | 41 | |
7TB-16-12S | Rc1 "X11 | G3 / 4 "X14 | 10.9 | 50.1 | 41 | 32 | |
7TB-16S | Rc1 "X11 | G1 "X11 | 11.7 | 51.3 | 41 | 41 | |
