Budete o tom vědět všechnometrické hydraulické fttingy.
Hydraulické armatury s metrickým závitem jsou nejoblíbenějším typem tekutinových konektorů na světě. V Německu metrický závitNorma DIN 2353 a ISO 8434trubkové kompresní tvarovky s 24 stupňovým konektorem; Metrický závit 60 kónického kuželu DIN 7631; Metrický závit hadicových fitinků řady DIN 20078, metrický závit kónických fitinků DIN 74233 a 74234 45 °; V Japonsku metrické závity armatur Komatsu s adaptéry 60 ° flare s hadicí JIS B2070, metrické závity armatur ORFS; Ve Francii je metrický závit plochých kování používán hanomag, francouzskými GAZ a milimetrickými kováními.
Typy čínských metrických závitových tvarovek

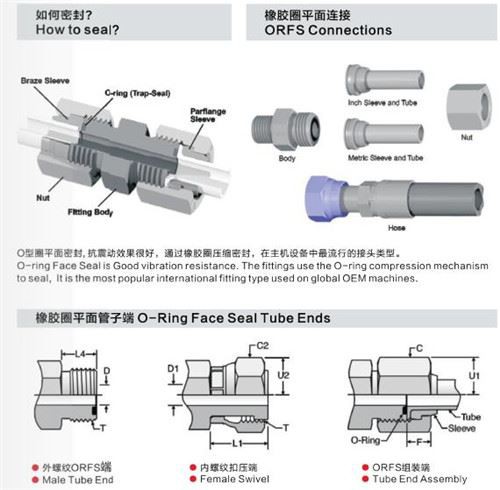

V Číně, GB 3734.2, GB 3733.2 standardní metrický závit 24 kónických tvarovek, v některých velikostech se metrické tvarovky DIN 2353 mohou spojovat s čínskými metrickými tvarovkami. Čínské metrické metrické závity zahrnují jak odlesk 37 °, tak 45 °, stejně jako obrácený odlesk 37 ° a 45 °. Všechny mají stejný tvar metrických závitů pro danou velikost trubky. Specifikace platí pro 37 ° světlice GB 5625.2, pro 45 ° světlice GB 5626.2 a pro 37 ° a 45 ° převrácené světlice GB 5650.JB 1887 je metrický závit pro hadici s plochým o-kroužkem a adaptéry.
Identifikace metrického vlákna
Závit šroubu v souladu s touto mezinárodní normou je označen písmenem M následovaným hodnotami jmenovitého průměru a stoupání vyjádřenými v milimetrech oddělených znakem x.
Příklad: M 8 x 1,0 (jemné stoupání 1,0)
Nepřítomnost označení výšky tónu znamená, že je stanovena hrubá výška tónu.
Příklad: M 8 (hrubý smyk 1,25)
Nástroje pro identifikaci vláken, které potřebujete
Třmen je užitečný nástroj, který měří vnější průměr vnějšího závitu a vnitřní průměr vnějšího závitu.
Rozteč měří závity na palec. U metrických vláken tento nástroj měří vzdálenost mezi vlákny.
Můžeme také nabídnout související graf metrických hydraulických armatur
sada pro identifikaci hydraulického kování
velikost hydraulického vybavení
sae j514 rozměry
bsp rozměry hydraulických tvarovek
hydraulické armatury
parkovací hydraulická zařízení
jak měřit jic kování
kování
orfs montáž
Pošlete nám zpětnou vazbu, pokud pro vás nefunguje velikost grafického identifikačního diagramu hydraulického kování.
Pomohlo vám to? kontaktujte nás na jyray@72338.com pro více informací.
