1. Definice: Kování ORFS je v souladu s normou ISO 8434-3 / SAE J1453 verze 2005, jedná se o typ těsnění O-kroužkem s maticí, objímkou, O-kroužkem a tělesem tvarovky. U trubkových spojů, které vyžadují spoje trubek, je stejná trubka kování ORFS k trubce.

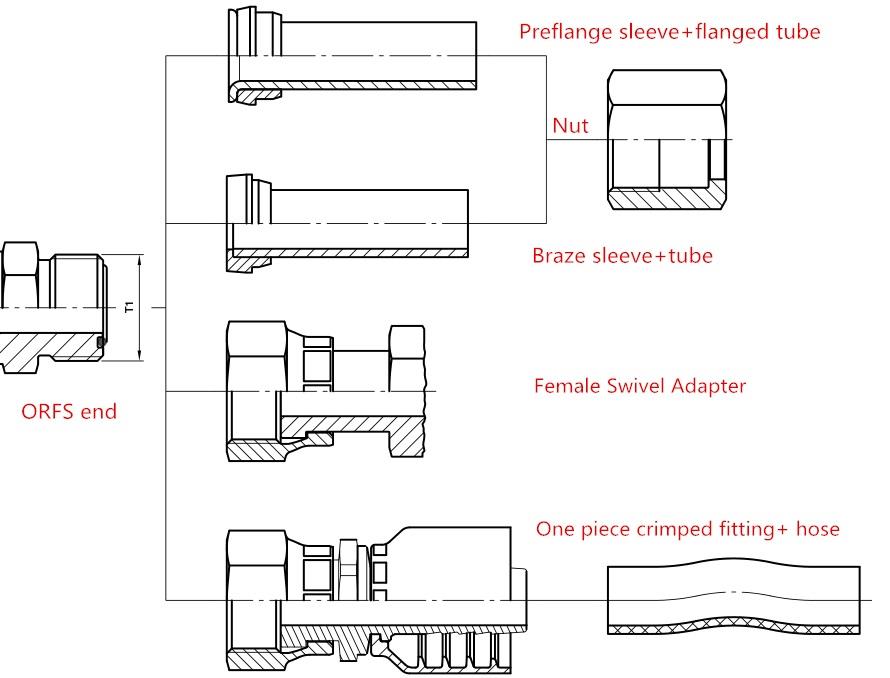

2. Metody připojení O-kroužku s těsněním, vnější závit ORFS konektor se spojí se dvěma druhy samiček (matice + objímka + trubice a samice otočných adaptérů nebo hadicové sestavy) jako graf:
3. Výhody trubkových tvarovek ORFS:
● Elastomerní těsnící metoda provádí vynikající spolehlivost, aby zůstala bez úniku pod vysokotlakým hydraulickým systémem, typickými aplikacemi v mobilních zařízeních, vstřikováním, těžkými strojními zařízeními, zemědělskými a lodními stavbami.
● Snadná montáž, dobrá příprava trubek, požadavek na instalační prostor vynikající, oprava v terénu pomocí pájeného adaptéru. Kompatibilita trubek z oceli, nerezové oceli, mědi a hliníku, dostupné velikosti Trubka OD od 6 do 50 mm a 1 / 4˝ až 2˝.
● Nejoblíbenější armatury pro palcovou trubku (metrická trubka na vyžádání), současné použití v USA, v Evropě a postupně získávají uznání v Asii.
4. Rozměrová a technická data koncových velikostí ORFS (SAE J1453 / ISO 8434-3):
Pracovní tlak od 25 do 63 MPa a Požadavky na zkušební točivý moment pro konektory těsnění O-kroužku, viz níže:

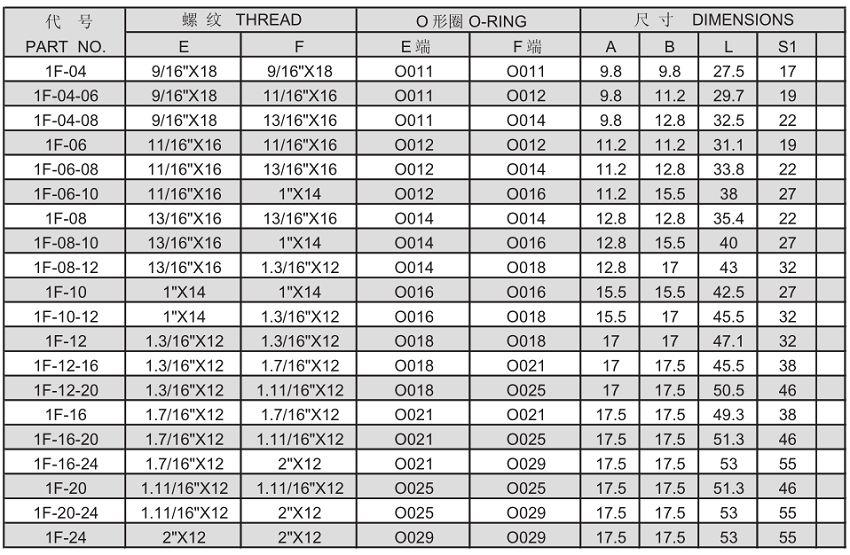

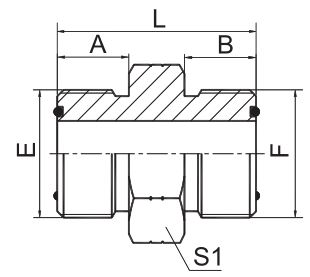

1. Přímé kování O-kroužek čelní těsnění Union 1F
SAE 520101

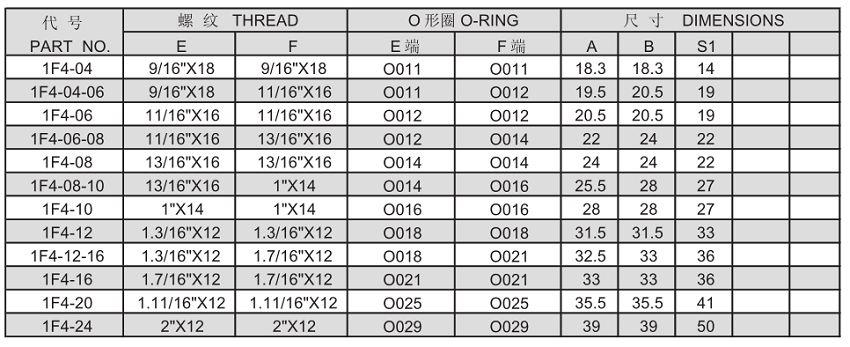

2. Koleno Armatury O-kroužek čelní těsnění Union 1F4
3. Koleno Armatury O-kroužek čelní těsnění Union 1F9
SAE 520201
4. T-fitinky O-kroužek těsnění Union AF
SAE 520401

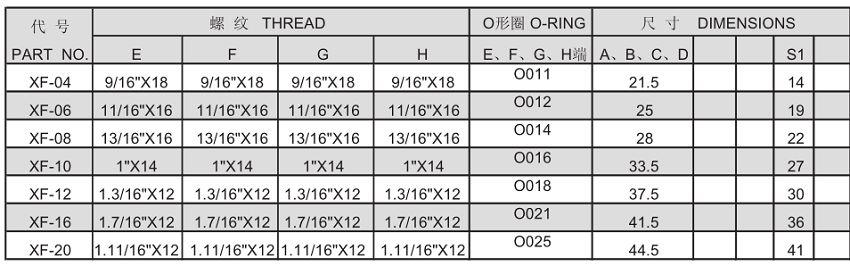

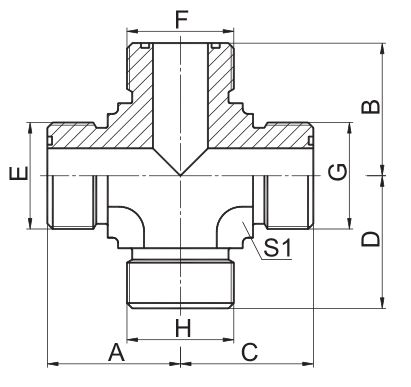

5. Křížový konektor O-kroužek těsnění Union XF
SAE 520501

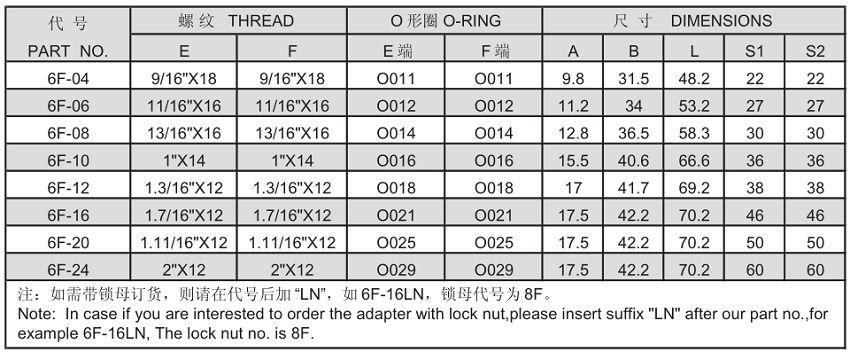

6. Těsnící kroužek spojky O-kroužek těsnění Union Straight 6F
SAE 520601

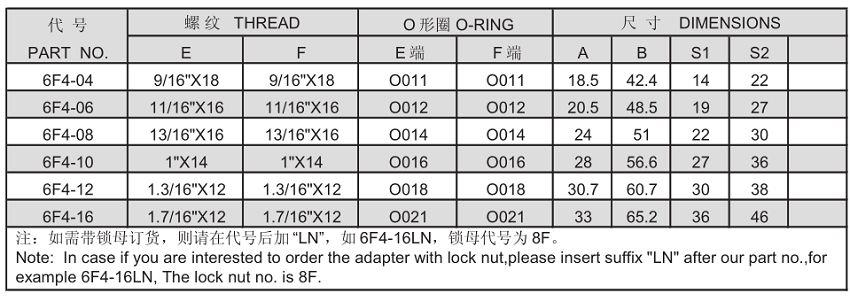

7. Šroubová spojka O-kroužek čelní těsnění Koleno 45 ° Union 6F4
SAE 520801

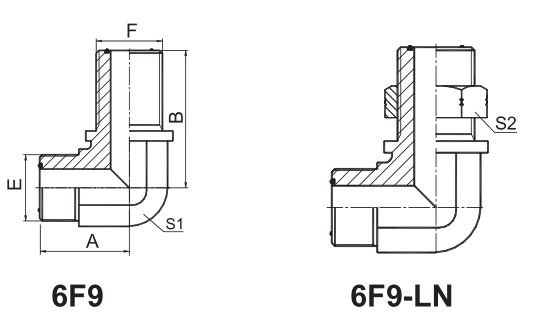

8. Zásuvkový konektor O-kroužek čelní těsnění koleno Union 6F9
SAE 520701

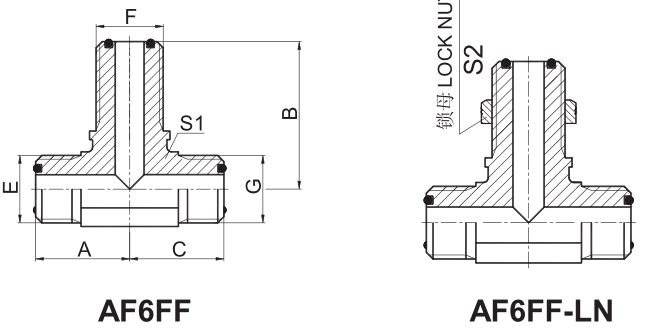

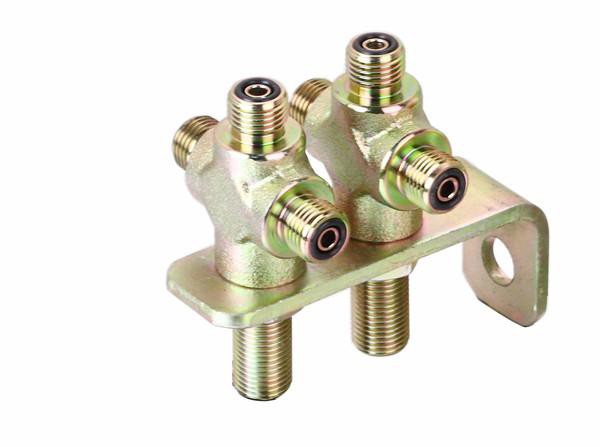

9. Konektor přepážky ORFS Branch Tee Union AF6FF
SAE 520959

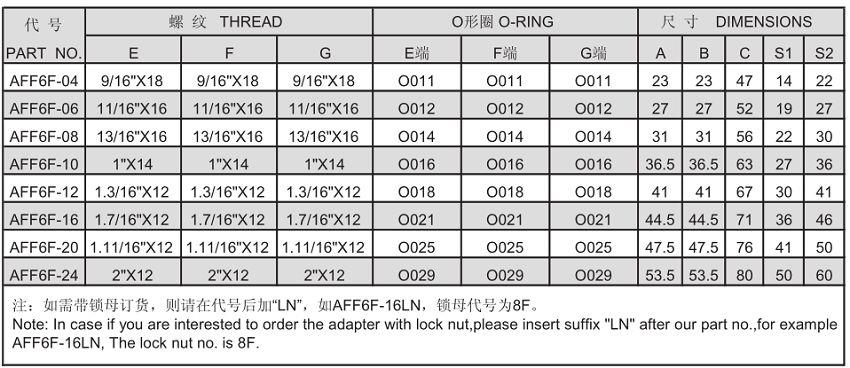

10. Konektor přepážky ORFS Run Tee Union AFF6F
SAE 520958
