Typy produktů: Metrické tvarovky pro trubkové spoje - Spojovací trubka ke svorce
Průmyslové normy: DIN 2353, ISO 8434-1, DIN 3852-1, ISO 9974-1
Připojení E až F: 24 ° kónický konec otočný s kroužkem, přivaření / přivaření, čep, redukce
Tvar: Rovný atd.
Pracovní tlak: 16-63 MPa
Materiál kování: Mosaz; Uhlíková ocel; Nerezová ocel
Aplikace: Zemědělské stroje, Automobilový proces, Přenos chemikálií, Stavební zařízení, Převod paliva, Hydraulika, Výrobní zařízení, Námořní, Manipulace s materiálem, Mobilní zařízení, Ropné pole, Balení, Doprava

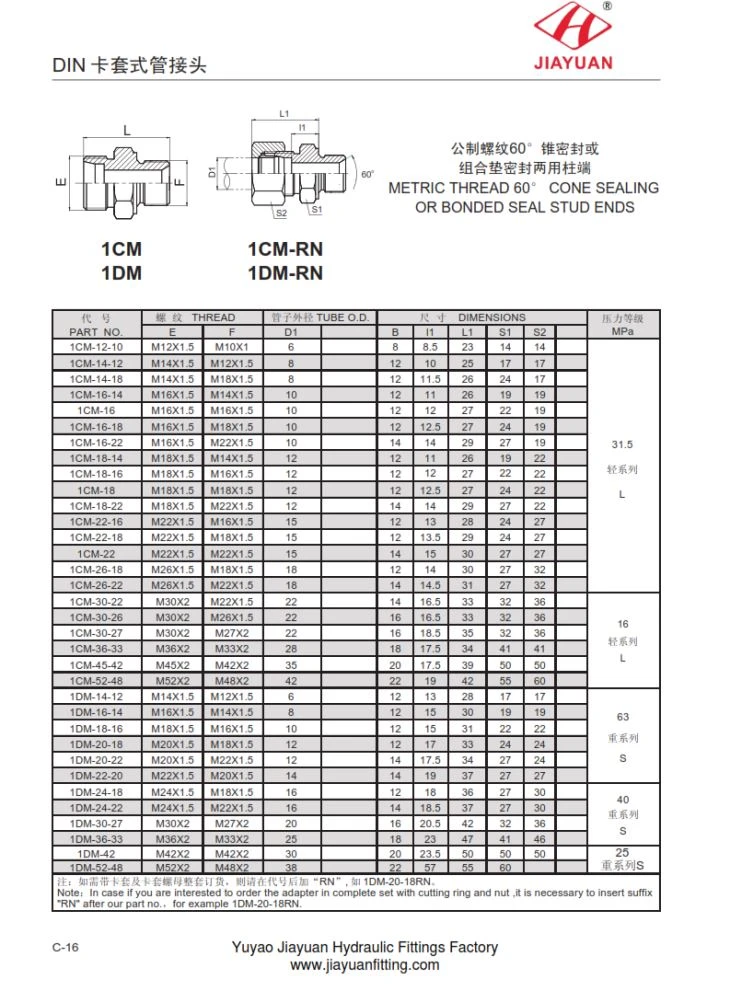

1CM 1DM-RN metrický kužel nebo lepená šroubová hydraulická šroubení DIN 2353 Tabulka rozměrových tabulek následovně
ČÁST Č. ZÁVITOVÁ TRUBKA OD
E F D1
1CM-12-10 M12X1,5 M10X1 6
1CM-14-12 M14X1,5 M12X1,5 8
1CM-14-18 M14X1,5 M18X1,5 8
1CM-16-14 M16X1,5 M14X1,5 10
1CM-16 M16X1,5 M16X1,5 10
1CM-16-18 M16X1,5 M18X1,5 10
1CM-16-22 M16X1,5 M22X1,5 10
1CM-18-14 M18X1,5 M14X1,5 12
1CM-18-16 M18X1,5 M16X1,5 12
1CM-18 M18X1,5 M18X1,5 12
1CM-18-22 M18X1,5 M22X1,5 12
1CM-22-16 M22X1,5 M16X1,5 15
1CM-22-18 M22X1,5 M18X1,5 15
1CM-22 M22X1,5 M22X1,5 15
1CM-26-18 M26X1,5 M18X1,5 18
1CM-26-22 M26X1,5 M22X1,5 18
1CM-30-22 M30X2 M22X1,5 22
1CM-30-26 M30X2 M26X1,5 22
1CM-30-27 M30X2 M27X2 22
1CM-36-33 M36X2 M33X2 28
1CM-45-42 M45X2 M42X2 35
1CM-52-48 M52X2 M48X2 42
1DM-14-12 M14X1,5 M12X1,5 6
1DM-16-14 M16X1,5 M14X1,5 8
1DM-18-16 M18X1,5 M16X1,5 10
1DM-20-18 M20X1,5 M18X1,5 12
1DM-20-22 M20X1,5 M22X1,5 12
1DM-22-20 M22X1,5 M20X1,5 14
1DM-24-18 M24X1,5 M18X1,5 16
1DM-24-22 M24X1,5 M22X1,5 16
1DM-30-27 M30X2 M27X2 20
1DM-36-33 M36X2 M33X2 25
1DM-42 M42X2 M42X2 30
1DM-52-48 M52X2 M48X2 38
