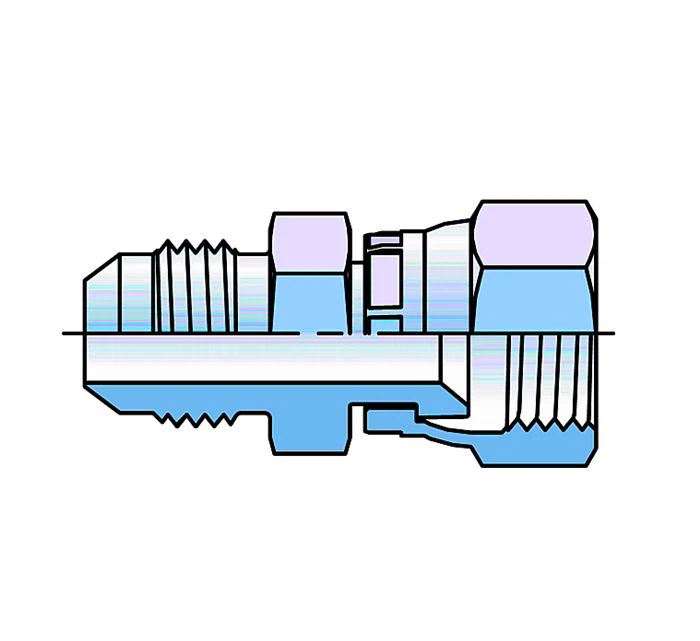

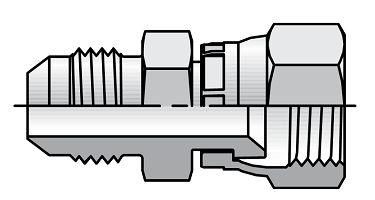

1. Definice: Otočná otočná matice JIC Otočná koncovka na konci konektoru je opatřena koncovkou matice, je také podle SAE J514 a ISO 8434-2: 2005. Jedná se o konec trubkové trubice nebo konec s kolíkem pro otočné kování.
2. Způsob připojení: Otočná zásuvka JIC se spojí s vnějším koncem 37 °, jak je uvedeno níže.
3. Rozměry otočného vnitřního konce podle SAE J1453:

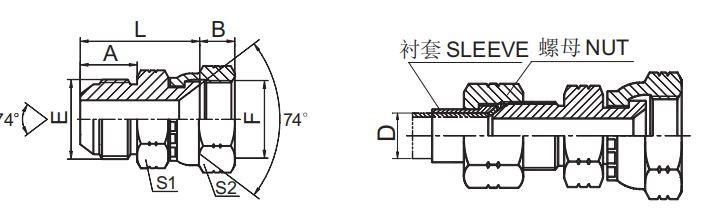

1. JIC Tube Armatury Straight Tube to Swivel 2J
37 ° flare end / 37 deg flare Otočná
2. JIC Tube Armatury Otočná Straight 2GJ
O-kroužek BSPP závitu + pojistný kroužek / 37 ° flare Otočný
3. JIC Tube Fittings Otočné lokty 2GJ9
O-kroužek BSPP závitu + pojistný kroužek / 37 ° flare Otočný

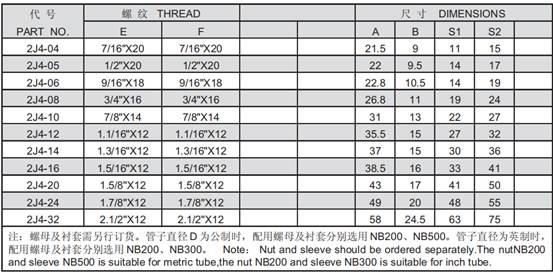

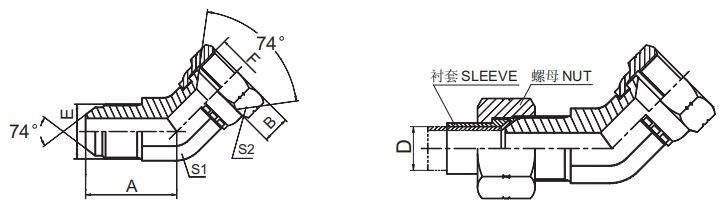

4. JIC Tube Armatury Otočná 45 ° kolena 2J4
Zástrčkový konektor 37 ° / 37 °

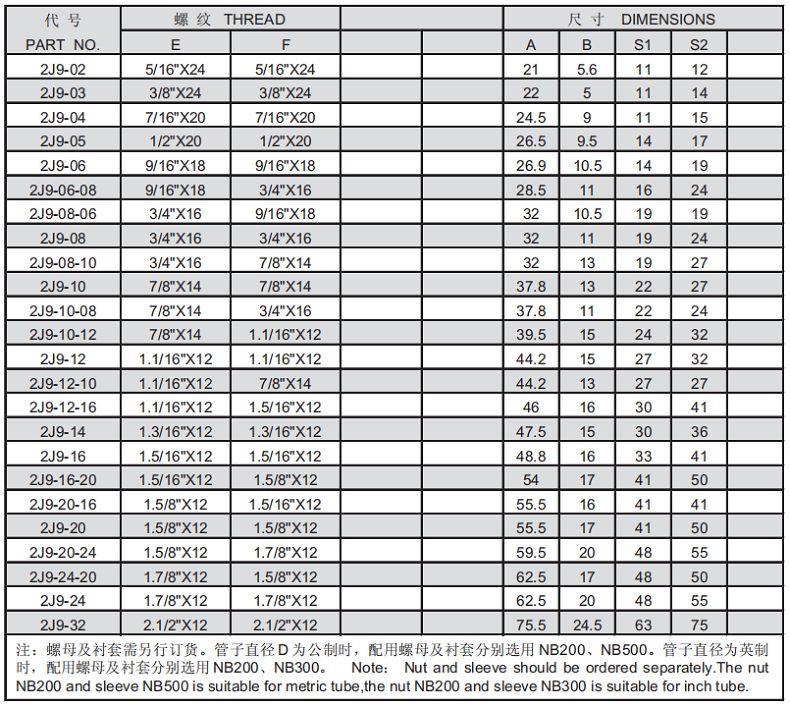

5. JIC Tube Fittings Otočné lokty 2J9
Zástrčkový konektor 37 ° / 37 °

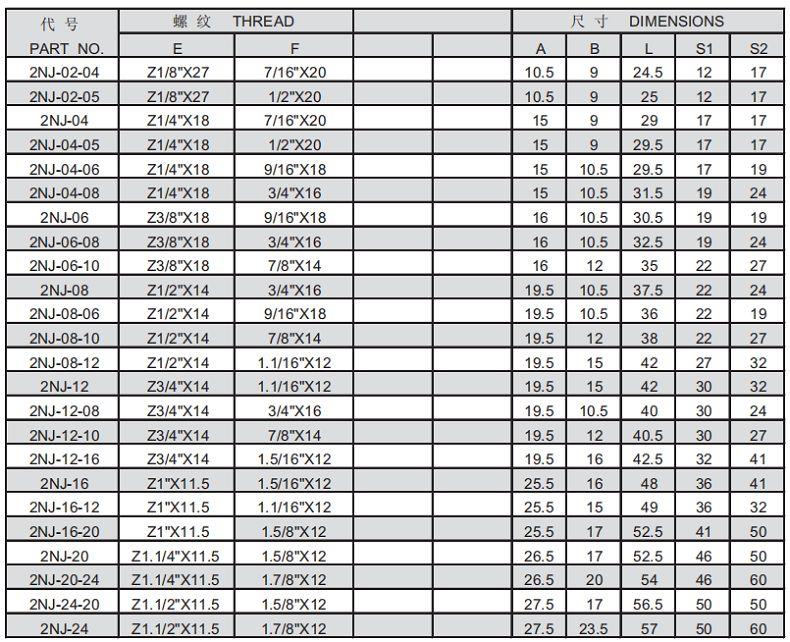

6. JIC Tvarové armatury NPT k natáčení rovné 2NJ
Konektor zástrčky NPT / 37 ° flare Otočná
7. JIC Tvarové armatury NPT k otočení o 45 stupňů koleno 2NJ4
Konektor zástrčky NPT / 37 ° flare Otočná
8. JIC Tvarové armatury NPT pro otočné lokty 2NJ9
Konektor zástrčky NPT / 37 ° flare Otočná
9. JIC Tvarovky ORB k otočnému přímému 2OJ
Konektor portu SAE O-ring Boss / 37 deg flare Otočný

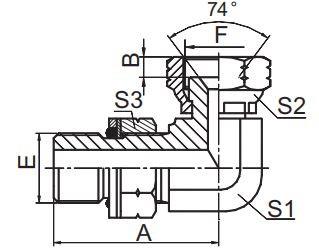

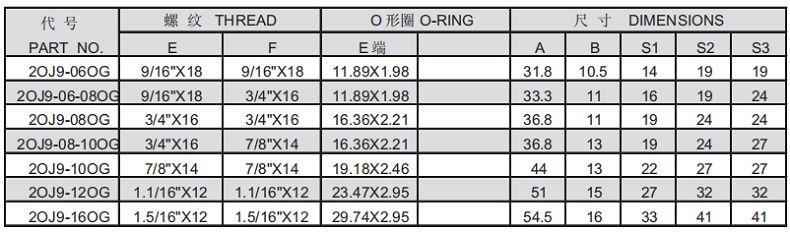

10. JIC Armatury ORB pro otočné lokty 2OJ9
Konektor portu SAE O-ring Boss / 37 deg flare Otočný
11. JIC Tube Fitinky BSPT pro otočení rovného 2TJ-SP
Konektor portu BSPT / 37 ° flare Otočná

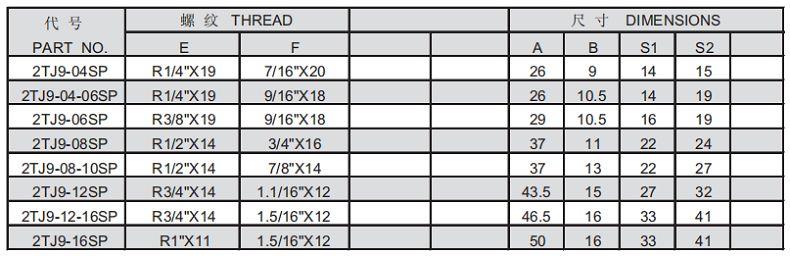

12. JIC Tube Armatury BSPT pro otočné lokty 2TJ9-SP
Konektor portu BSPT / 37 ° flare Otočná
