Otočné šroubení s vnitřním kolenem BSPP s vnějším závitem BSPP
Všechny kuželové tvarovky BSP 60 jsou vysvětleny v BS5200 podle normy ISO 8434-6.
Vedení závitu BSPP pro mnoho typů těsnění, jako je BSPP 60 ° kužel k trubkové spojce, BSPP port s lepeným těsněním, BSPP port s ED těsněním, BSPP nebo + přídržný kroužek typu G, BSPP o-kroužek nastavitelný typ H , BSPP řezací čelní těsnění typ B.
Adaptéry pro potrubní tvarovky BSPP na mnoho konců, jako je BSPT vnější, vnější ORFS, metrický ISO 6149-3 čep, vnitřní JIC 74 kužel, Komatsu metrický 60 kužel, NPT vnější, SAE ORB ISO 11926-3 tvarovky, trubka pro svařování na tupo, JIC vnitřní 37 kužel, ORFS samice atd.

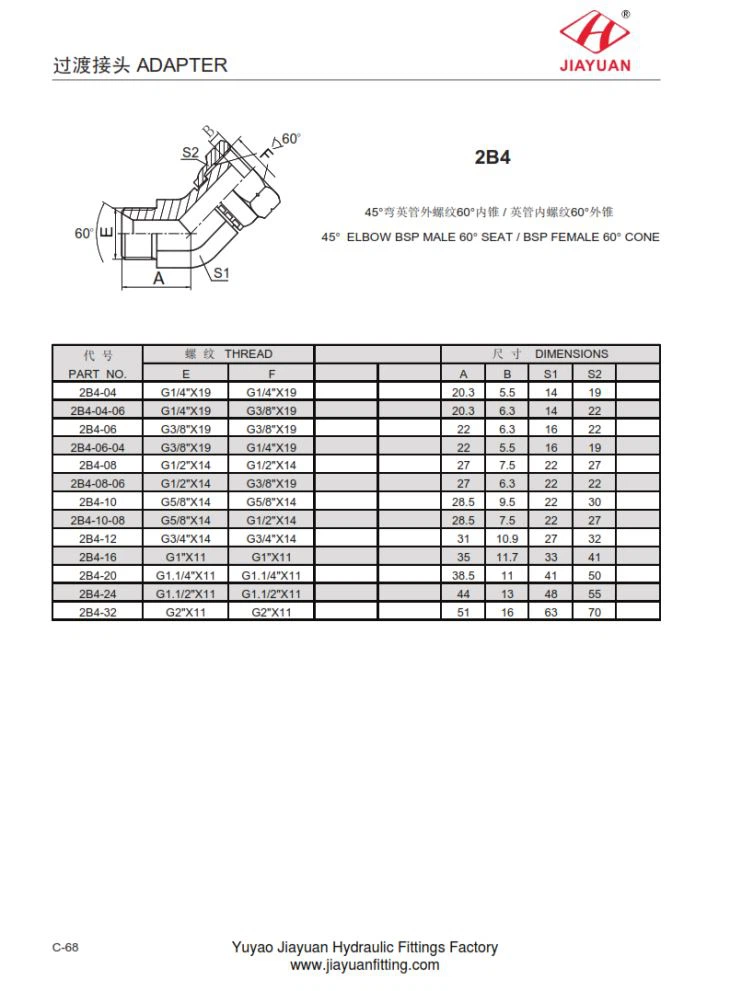

2B4 45 ELBOW BSP MALE 60 ° SEDAČKA / BSP FEMALE 60 ° Kužel Rozměry rozměrů tabulka velikostí následovně:
PART čO. | THREAD | ZTLUMITENSIONS | ||||||
E | F | A | B | S1 | S2 | |||
2B4-04 | G1/4GG quot;X19 | G1/4GG quot;X19 | 20.3 | 5.5 | 14 | 19 | ||
2B4-04-06 | G1/4GG quot;X19 | G3/8GG quot;X19 | 20.3 | 6.3 | 14 | 22 | ||
2B4-06 | G3/8GG quot;X19 | G3/8GG quot;X19 | 22 | 6.3 | 16 | 22 | ||
2B4-06-04 | G3/8GG quot;X19 | G1/4GG quot;X19 | 22 | 5.5 | 16 | 19 | ||
2B4-08 | G1/2GG quot;X14 | G1/2GG quot;X14 | 27 | 7.5 | 22 | 27 | ||
2B4-08-06 | G1/2GG quot;X14 | G3/8GG quot;X19 | 27 | 6.3 | 22 | 22 | ||
2B4-10 | G5/8GG quot;X14 | G5/8GG quot;X14 | 28.5 | 9.5 | 22 | 30 | ||
2B4-10-08 | G5/8GG quot;X14 | G1/2GG quot;X14 | 28.5 | 7.5 | 22 | 27 | ||
2B4-12 | G3/4GG quot;X14 | G3/4GG quot;X14 | 31 | 10.9 | 27 | 32 | ||
2B4-16 | G1GG quot;X11 | G1GG quot;X11 | 35 | 11.7 | 33 | 41 | ||
2B4-20 | G1.1/4GG quot;X11 | G1.1/4GG quot;X11 | 38.5 | 11 | 41 | 50 | ||
2B4-24 | G1.1/2GG quot;X11 | G1.1/2GG quot;X11 | 44 | 13 | 48 | 55 | ||
2B4-32 | G2GG quot;X11 | G2GG quot;X11 | 51 | 16 | 63 | 70 | ||
