Kategorie produktu: Automobilové trubkové armatury SAE J512 a J513 - typ s 45 stupňovým rozšířením.
Tabulka velikostí závitu UNF: od 5/16 ”do UNF 1-3 / 8”. Podle standardu ANSI B1.1 FED-STD-H28 / 2.
Materiálové typy světlometů SAE 45 stupňů: nerezová ocel, mosaz a uhlíková ocel.
Pro typy závitů trubek: Adaptér Npt, Adaptéry BSPT.

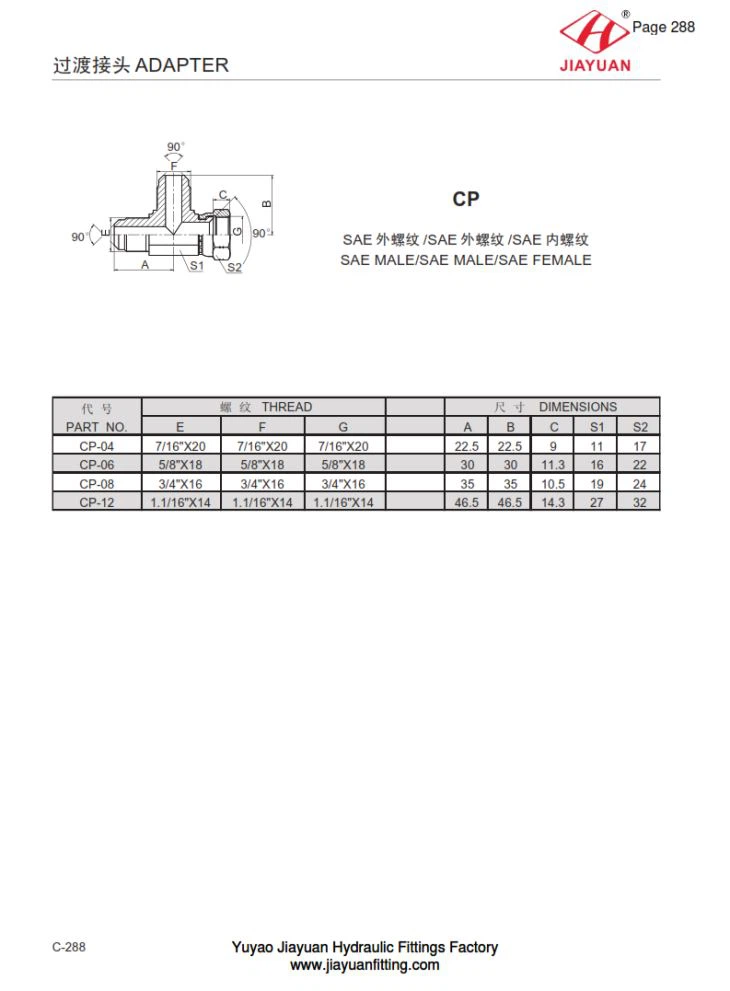

CP SAE MALE / SAE MALE / SAE FEMALE Rozměrový graf takto:
PAR T Č . | THREA D | ROZMĚRY S | ||||||
E | F | G | A | B | C | S 1 | S 2 | |
CP-0 4 | 7/16 "X2 0 | 7/16 "X2 0 | 7/16 "X2 0 | 22. 5 | 22. 5 | 9 | 1 1 | 1 7 |
CP-0 6 | 5/8 "X1 8 | 5/8 "X1 8 | 5/8 "X1 8 | 3 0 | 3 0 | 11. 3 | 1 6 | 2 2 |
CP-0 8 | 3/4 "X1 6 | 3/4 "X1 6 | 3/4 "X1 6 | 3 5 | 3 5 | 10. 5 | 1 9 | 2 4 |
CP-1 2 | 1,1 / 16 "X1 4 | 1,1 / 16 "X1 4 | 1,1 / 16 "X1 4 | 46. 5 | 46. 5 | 14. 3 | 2 7 | 3 2 |
